阶梯钻头主要分为阶梯直槽钻和阶梯麻花钻 ,本页面主要介绍阶梯麻花钻;

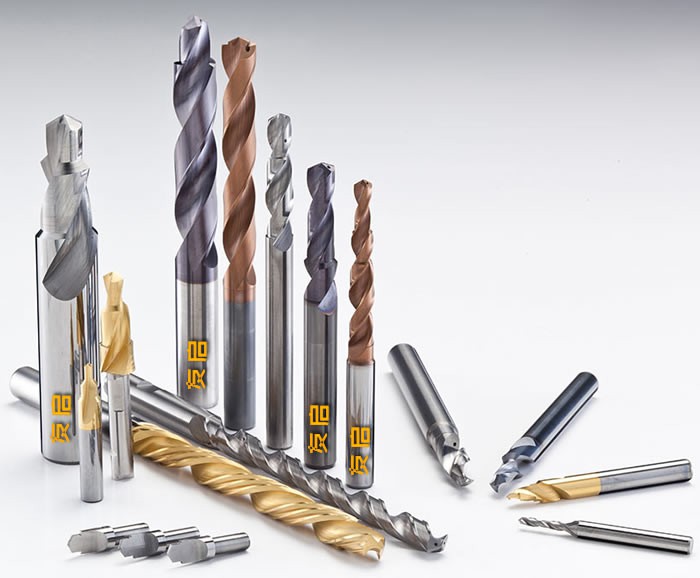

硬质合金台阶麻花钻(台阶钻)
在bsport体育app的工作中越来越常见 ,它能提供bsport体育app的生产效率 ,缩短加工时间 ,降低生产成本 ,bsport体育app将根据你的生产需要为你定制阶梯麻花钻(又叫台阶钻);
bsport体育app为你提供的阶梯钻均可完美替代进口阶梯钻(台阶钻) ,因为bsport体育app的首要任务就是非标定制各种钻头 ,替代各类高价的进口品牌 ,为bsport体育app本土企业降低生产成本 。
阶梯钻头定制可选项:
单台阶、多台阶、倒角钻等 。
阶梯钻头钻头材质:
标准为硬质合金 ,粉末冶金、含钴高速、高速钢、镶合金等需定做 。
阶梯钻头钻头涂层:
涂层可选 ,根据产品材料工况指定涂层 。
阶梯钻头运用范围:
汽车零部件、电子、通讯、医疗、机器人、石油装备、工程机械等 。
阶梯钻头加工材料:
铸铁、碳钢、铝合金、不锈钢、镍及合金等难加工材料 。
阶梯钻头主要以定制为主:
请跟你的实际情况与bsport体育app联系 ,为你定制适合你的台阶钻(阶梯钻) 。
bsport体育app在台阶钻的定制方面有丰富的经验 ,可为客户量身定制适合客户需要的台阶钻 。

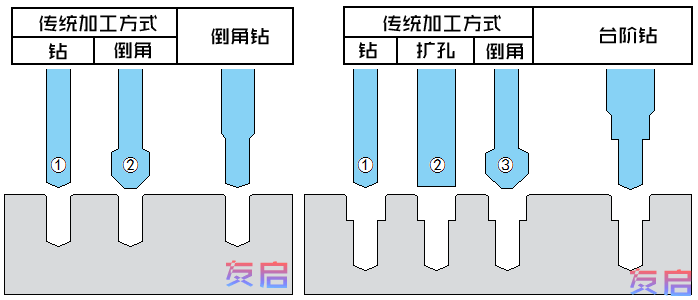

硬质合金台阶麻花钻加工示意图 ,与传统孔加工优势对比:

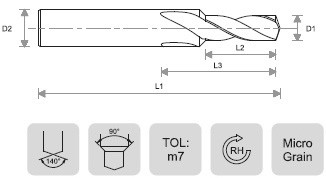

合金阶梯钻钻头规格型号
产品代码 | FOR TAP | 小径直径 | 小径槽长 | 全槽槽长 | 总长长度 | 柄部直径 |
---|
尺寸 | D 1 | L 2 | L 3 | L 1 | D 2 |
---|
BSD-85-M3A | M3A | 2.5 | 8.8 | 20 | 62 | 6 |
BSD-85-M3B | M3B | 2.75 | 8.8 | 20 | 62 | 6 |
BSD-85 ,M4A | M4A | 3.3 | 11.4 | 20 | 62 | 6 |
BSD-85-M4B | M4B | 3.65 | 11.4 | 20 | 62 | 6 |
BSD-85-M5A | M5A | 4.2 | 13.5 | 26 | 66 | 6 |
BSD-85-M5B | M5B | 4.65 | 13.5 | 28 | 66 | 6 |
BSD-85-M6A | M6A | 5 | 16.5 | 34 | 79 | 8 |
BSD-85-M6B | M6B | 5.55 | 16.5 | 34 | 79 | 8 |
BSD-85-M8A | M8A | 6.8 | 21.0 | 47 | 89 | 10.0 |
BSD-85-M8B | M8B | 7.4 | 21.0 | 47 | 89 | 10.0 |
BSD-85-M10A | M10A | 8.5 | 25.5 | 55 | 102 | 12.0 |
BSD-85-M10B | M10B | 9.35 | 25.5 | 55 | 102 | 12.0 |
BSD-85-M12A | M12A | 10.2 | 30.0 | 60 | 107 | 14.0 |
BSD-85-M12B | M12B | 11.2 | 30.0 | 60 | 107 | 14.0 |
BSD-85-M14A | M14A | 12.0 | 34.5 | 65 | 115 | 16.0 |
BSD-85-M14B | M14B | 13.2 | 34.5 | 65 | 115 | 16.0 |
BSD-85-M16A | M16A | 14.0 | 38.5 | 73 | 123 | 18.0 |
BSD-85-M16B | M16B | 15.1 | 38.5 | 73 | 123 | 18.0 |
BSD-85-M18A | M18A | 15.5 | 43.5 | 79 | 131 | 20.0 |
BSD-85-M18B | M18B | 16.0 | 43.5 | 79 | 131 | 20.0 |
BSD-85-M20A | M20A | 17.5 | 47.5 | 89 | 147 | 22.0 |
BSD-85-M20B | M20B | 18.9 | 47.5 | 89 | 147 | 22.0 |
BSD-85-M22 | M22 | 19.5 | 51.5 | 90 | 149 | 24.0 |
BSD-85-M24 | M24 | 21.0 | 56.5 | 97 | 152 | 26.0 |
BSD-85-M27 | M27 | 24.0 | 62.5 | 103 | 160 | 30.0 |
BSD-85-M30 | M30 | 26.0 | 70.0 | 110 | 170 | 33.0 |

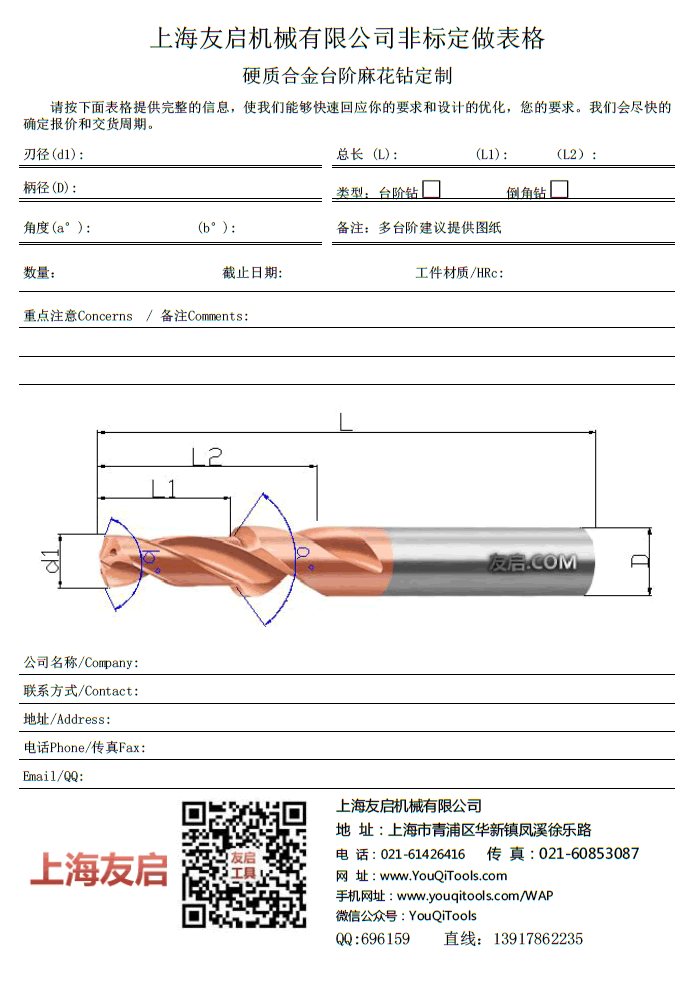

硬质合金台阶麻花钻定制参考图纸
硬质合金台阶麻花钻电子表格下载://www.yuanhuizhuangshi.com/download/download11.html
